MZ7型消磁熱敏電阻器
- 描述：彩色電視機和彩色顯示器之自動消磁元件； 交流電路之限流元件； 本產品具有超強耐沖擊電流能力、耐壓高、殘流小、壽命長、可靠性能高。
彩色電視機和彩色顯示器之自動消磁元件；
交流電路之限流元件；
本產品具有超強耐沖擊電流能力、耐壓高、殘流小、壽命長、可靠性能高。
◆應用
當彩電和彩顯開機時，PTC熱敏電阻處在低阻態，消磁線圈中形成大電流，磁力線大于350At，可有效消除雜散磁場的影響。隨后PTC熱敏電阻在大電流的影響下進入高阻態，回路電流自動衰減，殘余電流很小，近似于開路，磁力線減至0.03At以下，達到正常運行下可接受的限度。自動消磁PTC熱敏電阻因此應具備較大的沖擊電流和極低的殘余電流，有較好的耐沖擊能力和很高的耐電壓強度。目前自動消磁PTC熱敏電阻的發展趨勢為小尺寸、低阻值、低殘余電流和高耐沖擊性、高可靠性。使用條件：環境溫度－10℃--＋85℃，相對濕度93±2%。
Fig1 Fig2

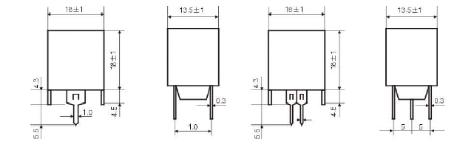

◆外形尺寸
|
規格 |
DMAX （㎜） |
W ±1 （㎜） |
TMAX （㎜） |
Φd±0.05 （㎜） |
|
ANR-18RM |
15.0 |
9.0 |
6.0 |
0.8 |
◆ 產品編碼/訂貨方式
①公司商標
②熱敏電阻
③71-引線型 72-殼裝型單片（2腳） 73-殼裝型雙片（三腳）
④常溫電阻值
⑤阻值允許誤差，M-±20%，N-±30%
⑥交流電
⑦最大電壓
◆技術參數
|
型號規格 |
常溫電阻值(Ω) |
額定電壓(V) |
最大工作電壓(V) |
耐電壓(V) |
沖擊電流(A) |
殘余電流(mA) |
||
|
I0(P-P) |
I10(rms) |
I30(rms) |
I60(rms) |
|||||
|
ANR-MZ71 |
14±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤6 |
|
|
ANR-MZ72 |
7±20％ |
220 |
270 |
360 |
≥25 |
--- |
--- |
≤8 |
|
9±20％ |
220 |
270 |
360 |
≥25 |
≤22 |
≤12 |
≤7 |
|
|
12±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
|
14±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤6 |
|
|
27±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤5 |
|
|
ANR-MZ73 |
7±20％ |
220 |
270 |
360 |
≥25 |
--- |
--- |
≤1.5 |
|
9±20％ |
220 |
270 |
360 |
≥25 |
≤14 |
≤4 |
≤1.5 |
|
|
12±20％ |
220 |
270 |
360 |
≥20 |
≤10 |
≤3.5 |
≤1.0 |
|
|
14±20％ |
220 |
270 |
360 |
≥20 |
≤8 |
≤2.5 |
≤1.0 |
|
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤8 |
≤2.5 |
≤1.0 |
|
|
27±20％ |
220 |
270 |
420 |
≥15 |
≤6 |
≤3 |
≤1.0 |
|
☆可根據客戶要求設計定做特殊規格產品。
